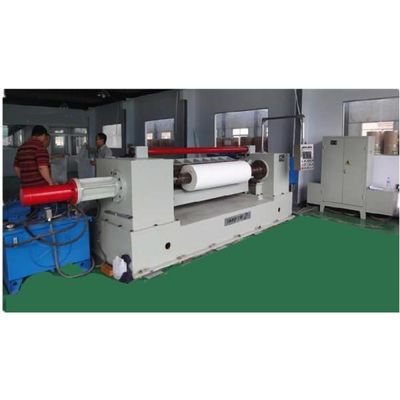

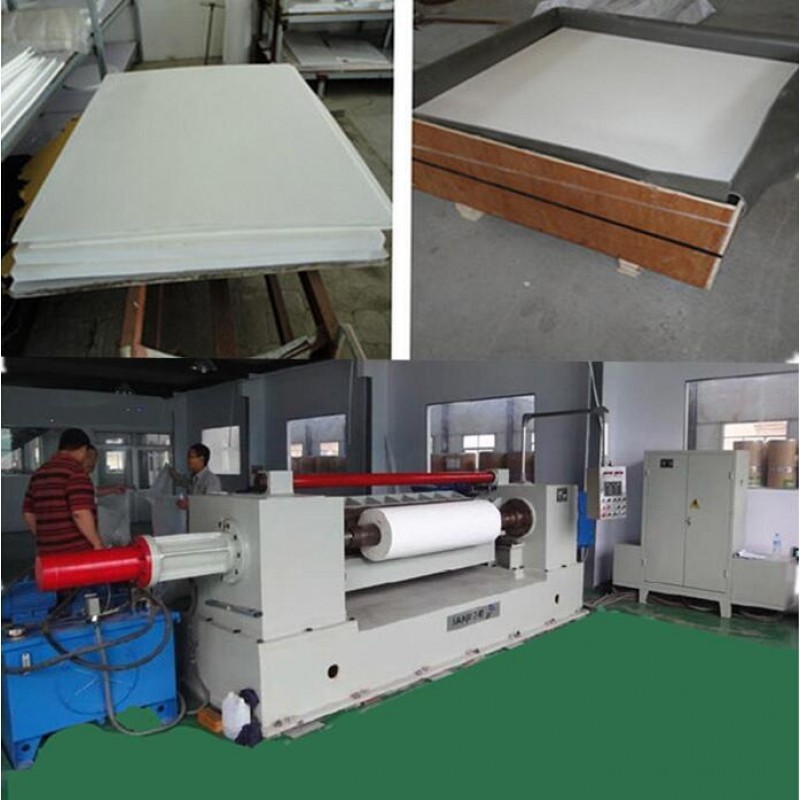

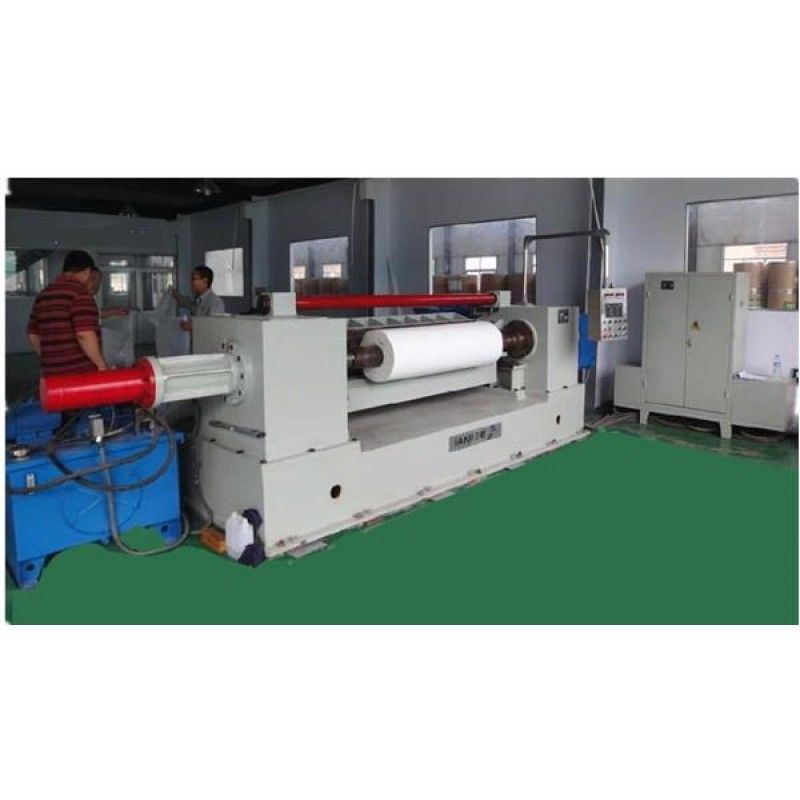

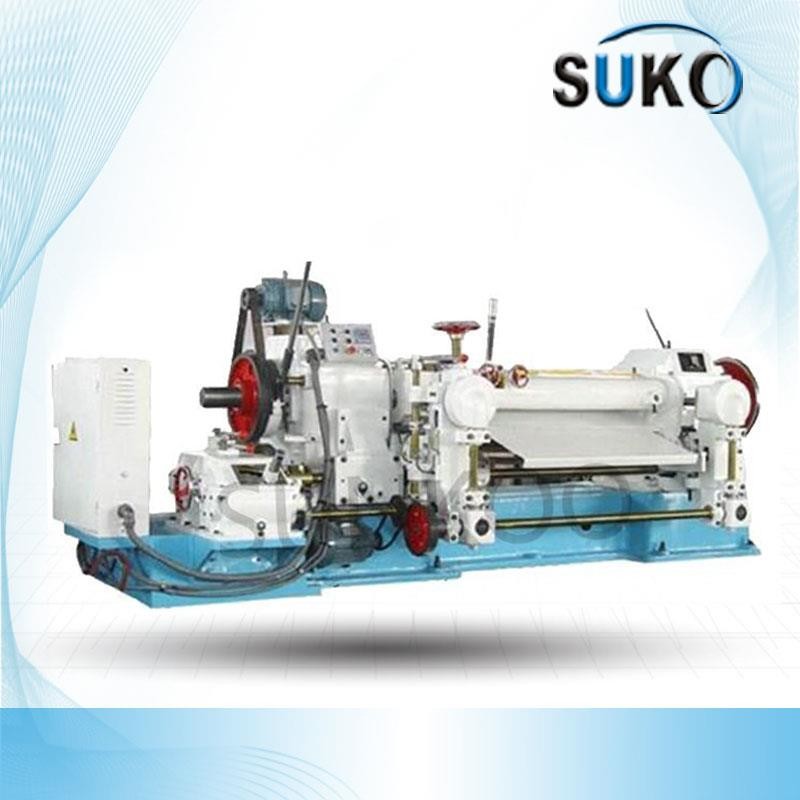

Máquina de deslizamiento de película de PTFE
Flujo de trabajo
- Ponga la barra de PTFE sinterizada a través del eje de hierro y fije en la máquina de deslizamiento.
- Configuración inicial después del bloqueo.
- Ajuste de la velocidad según el diámetro y el grosor de la varilla de PTFE.
- Ajusta el cortador rotativo.
- Verificar el error después de correr el corte rotativo.
- En el caso de los aparatos de corte automáticos, el eje de corte se ejecuta en el modo automático, después de confirmar el requisito de espesor.
Características de la máquina de deslizamiento de película de PTFE:
ü Intensidad de la anti-tensión
ü Alta tensión de ruptura
ü Capacidad de ajuste de temperatura
ü Resistencia a los productos químicos
ü Alta capacidad de trabajo
ü Baja fricción
ü Material de protección de superficie
ü Se ha instalado un motor CA de Taiwan con inversor.
ü La aceleración y la desaceleración son rápidas y constantes.
Especificaciones de la llave de la máquina
Distancia de longitud para el corte rotativo: longitud máxima 1500 mm, longitud mínima 750 mmDistancia de diámetro para el corte rotativo: diámetro máximo 800 mm (500 mm máximo para el billete), diámetro mínimo 105 mmDistancia de espesor de la lámina de PTFE:0.20-7mmPoder del motor principal: 30KWPoder total de la máquina: 37KWMarco principal:Construcciones compuestasDimensión del cortador rotativo:Longo 1500mm, ancho 80mm, grosor 13mmDimensión del eje principal:1750 mm*132 mm*126 mm
Descripción de la máquina de película de esquivaje de PTFE
1. Parte de conducción principal: se instala un motor de CA de Taiwan con inversor. La aceleración y la desaceleración son rápidas y estables.
2Unidad de control central: se utiliza un control central programable y se pueden ajustar varios tamaños (20 como máximo) en el mismo eje para la transferencia y el corte automáticos.
3Panel de control: todas las funciones se operan en el panel táctil LCD de 10,4 "Taiwan Wein View.
4. Sistema de control del motor: el sistema de control central es un controlador programable por PLC. Se pueden ajustar varios tamaños en el mismo eje y el ancho de corte se ajusta automáticamente.
5. Sistema de posicionamiento de corte de rodillos: el posicionamiento de corte de rodillos está controlado por el servomotor Mitsubishi.
El tornillo de bolas de alta precisión importado se aplica para ajustar el tamaño y el carril de deslizamiento lineal debe soportar la carga del asiento del cortador.
6. Sistema de posicionamiento de alimentación de la hoja: la alimentación de la hoja está controlada por el servomotor Mitsubishi, y la velocidad de corte es ajustable en tres etapas.Se mejora la eficiencia y se garantiza la mejor calidad.
7. Ajuste automático del ángulo de la hoja circular: el servomotor Mitsubishi se utiliza para calcular el ángulo de la hoja circular y el cambio de ángulo está sujeto a diferentes materiales (el rango de cambio de ángulo es de ± 8 °).
El ángulo de corte se cambia directamente cuando la superficie de corte no es lisa, por lo que se mejora la eficiencia.
